KR-15 Worm spure geared DC motor




Code : KR-15
Spesifikasi name plate :
Tegangan DC 12 ~ 24v

Motor test (tanpa beban):
Tegangan = 12v
Arus = 0.05 amp,
Speed gear A = 28 Rpm
Speed gear B = 9 Rpm
Tegangan = 24v
Arus = 0.03 amp,
Speed gear A =  62 Rpm
Speed gear B =  20 Rpm
Dimension:
Panjang Total = 11.5 cm
Diameter motor = 3.2 cm
Panjang motor : 4.4 cm

External Gearbox Motor DC


External Gearbox Motor DC
Yaitu gearbox tanpa penutup, sehingga tampak dari kepala motor.

KR-01
KR-02
KR-03
KR-06
KR-09
KSM-01
KR-12
Mabuchi DC Motor




High Power Motor DC

Category High Power Motor DC
Dengan power yang bisa agan pilih meliputi torsi, kecepatan sudut (rpm), konsumsi arus dan tegangan tersedia dalam beberapa pilihan motor DC. Silahkan klik gambar untuk mengetahui detail spesifikasi motor yang meliputi merk, motor test tanpa beban, dimensi beserta keterangan tambahan lainnya.


KHG-02
KSM-01

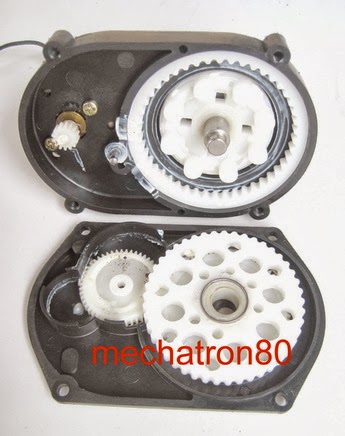

KR-14 Gearbox Motor DC with locked shaft output

Gearbox Configuration

Code : KR-14
Spesifikasi :
Brand : Royal Motor
Shaft output secara otomatis terkunci jika motor OFF

Motor test (tanpa beban):
Tegangan 12v
Speed  8 Rpm
Arus 0.03 Amp
Torsi : 9 kg.cm
Tegangan 24v
Speed 16.6 Rpm
Arus 0.04 Amp

Dimensi :
Ukuran mounting gearbox 9.1 x 6 cm dengan tebal 1.5cm
Panjang motor  4.7 cm
Diameter motor 3 cm
Diameter shaft ouput 8mm
Panjang shaft : 2.1 cm














KR-13 Gearbox motor DC

Code : KR-13
Spesifikasi :
Brand : COPAL  24V


Motor test (tanpa beban):
Tegangan 12v
Speed  508 Rpm
Arus 0.04 Amp
Tegangan 24v
Speed 1004 Rpm
Arus 0.05 Amp

Dimensi :
Ukuran mounting gearbox  4.8 x 4.6 x 1.4 cm
Panjang motor  4.5 cm
Diameter output plastic gear 9 mm
Panjang gear 8 mm

KR-12 Kombinasi Spur Worm gearbox motor dc 21.6V / 0.6 Amp






Code : KR-12
Spesifikasi :
Brand : Hosiden
Tegangan 21.6V
Arus 0.6Amp
Gear Ratio : 1 : 50

Motor test (tanpa beban):
Tegangan 12v
Speed 70.5 Rpm
Arus 0.07Amp
Tegangan 21v
Speed 122 Rpm
Arus 0.09Amp

Dimensi :
Ukuran mounting gearbox 3.2 x 5.3 cm
Panjang motor  4.8cm
Panjang end shaft 3 cm
Diameter shaft 8 mm

KR-11 Asmo Worm Spur Gearbox 24v




Code : KR-11

Spesifikasi (on name plate) :

Brand : ASMO Japan
Tegangan : 12 volt

Motor test (tanpa beban):
Tegangan 12v
Speed 6 Rpm
Arus 0.04 Amp
Tegangan 24v
Speed 13 Rpm
Arus : 0.07Amp

Dimensi :
Ukuran mounting 10.5 x 10 cm
Ukuran gearbox + motor 8 x 8.5 cm
Tebal 3.5 cm
Panjang shaft 2 cm
Diameter shaft 8 mm
Seperti digambar pada shaft terpasang mounting yg bisa dilepas

Pengukuran RPM
http://youtu.be/e2d9fNutg3k
