Belt Gear dengan Ratio 1 : 4



Spesifikasi :
Gear ratio 1: 4
Gear A
Diameter : 4 cm
Jumlah Gigi : 64
Diameter lubang : 6 mm
Tebal : 8 mm
Gear B
Diameter : 1 cm
Jumlah Gigi : 16
Diameter lubang : 4 mm
Tebal : 8 mm
Keliling belt : 17 cm

KR-19 Metal Geared Motor DC 12v, 25 Rpm





Code : KR-19
Spesifikasi :
Tegangan : 12
Motor test (tanpa beban) :
Tegangan 12v:
Speed : 25 Rpm
Arus 0.06 Amp

Dimensi:
Panjang Total (termasuk shaft) : 6.9 cm
Diameter motor 3.25 cm
Panjang motor 3.1 cm
lebar gearbox : 1.4 cm
Diameter gearbox : 4.85 cm
Panjang shaft output : 2.5 cm
Diameter shaft output : 6 mm

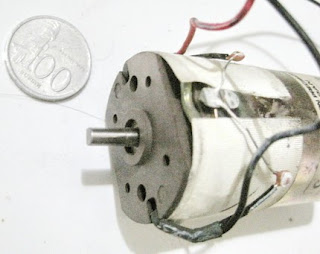

KR-20 Motor DC Ex Printer






Code Order : KR-20
Spesifikasi :
Brand : Campuran
Tegangan : 12 ~ 40 Volt

Berat Rata2x : 0.13 Kg


Motor Test (tanpa beban) :
Tegangan : 12 volt
Speed Rata2x : 3200 Rpm
Arus : 0.10 Amp
Tegangan : 24 volt
Speed : 6200 Rpm
Arus rata2x : 0.05 Amp

Dimensi rata-rata :
Diameter motor : 3 cm
Panjang : 4.7 cm
Diameter shaft : 3 mm
Panjang shaft : 8 mm

Note :
Bekas Printer Epson dll

Motor DC (Tanpa gearbox)

MD-01 1540~3636 Rpm
MD-05 2850~5520 Rpm
MD-02 1667~3355 Rpm
MD-03 1830~3788 Rpm
MD-04 1608~3285 Rpm

KR-20 motor dc bekas printer
MD-06 Mabuchi 1-6v 2800rpm
MD-07 High speed dc motor 28.400 Rpm 12Volt
CnMD-02 high speed dc motor 24v 13.600 rpm

MD-04 DC Motor 12 ~ 24 volt, Speed 1608 ~ 3285 Rpm JAPAN




Code Order : MD-04
Spesifikasi :
Brand : NISCA Japan
Tegangan : 12 ~ 24 Volt
Double Shaft Output
Berat : 0.7 Kg

Motor Test (tanpa beban) :
Tegangan : 12 volt
Speed : 1608 Rpm
Arus : 0.2 Amp
Tegangan : 24 volt
Speed : 3285 Rpm
Arus : 0.15 Amp

Dimensi :
Diameter motor : 5.4 cm
Panjang : 7.6 cm
Diameter shaft : 8 mm
Panjang shaft (depan) : 1.8 cm & belakang : 3.2 cm

MD-03 DC Motor 12 ~ 24 volt, Speed 1830 ~ 3788 Rpm JAPAN








Code Order : MD-03
Spesifikasi :
Brand : NISCA Japan
Tegangan : 12 ~ 24 Volt

Motor Test (tanpa beban) :
Tegangan : 12 volt
Speed : 1830 Rpm
Arus : 0.30 Amp
Tegangan : 24 volt
Speed : 3788 Rpm
Arus : 0.38 Amp

Dimensi :
Diameter motor : 5.4 cm
Panjang : 6 cm
Diameter shaft : 8 mm
Panjang shaft  : 2 cm

MD-02 DC Motor 12 ~ 24 volt, Speed 1667 ~ 3355 Rpm JAPAN





Code Order : MD-02
Spesifikasi :
Brand : NISCA Japan
Tegangan : 12 ~ 24 Volt
Double Shaft Output

Motor Test (tanpa beban) :
Tegangan : 12 volt
Speed : 1667 Rpm
Arus : 0.1 Amp
Tegangan : 24 volt
Speed : 3355 Rpm
Arus : 0.1 Amp

Dimensi :
Diameter motor : 3.7 cm
Panjang : 7.2 cm
Diameter shaft : 4 mm
Panjang shaft (depan) : 1 cm & belakang : 1.2 cm

MD-01 DC Motor 12 ~ 24 volt, Speed 1540 ~ 3636 Rpm JAPAN




Code Order : MD-01
Spesifikasi :
Brand : NISCA Japan
Tegangan : 12 ~ 24 Volt

Motor Test (tanpa beban) :
Tegangan : 12 volt
Speed : 1600 Rpm
Arus : 0.06 Amp
Tegangan : 24 volt
Speed : 3630 Rpm
Arus : 0.14 Amp

Dimensi :
Diameter motor : 4 cm
Panjang : 5.6 cm
Diameter shaft : 5mm
Panjang shaft : 1.6 cm

Lain-lain

Rotary Encoder
Elektromagnet coil 24v 4.5w
Velg ban Motor dc bekas sepeda listrik
Clutch Break 24v, 4.5w

Clutch Break 24v

Rotary Encoder

Spesifikasi :
Diameter : 5.6 cm
Diameter Lubang Tengah : 6mm
Jumlah Lubang : 70

Tebal lubang shaft 1 cm

Gear, Shaft & Bearing


Spur Gear
Gear & Belt
Worm &  Cross Helical Gear
Bearing
Shaft logam

Kombinasi Shaft, Bearing B1 dan Bushing yang saling sesuai








Worm Gear & Crossed Helical Gears

Worm Gear

Code WG-01
Spesifikasi Worm Gear:
Diameter : 1.7 cm
Diameter Lubang Tengah : 4.7mm

Spesifikasi Spur Gear:
Diameter : 2.4 cm
Diameter Lubang Tengah : 8mm
Jumlah Gigi : 20

Gear ratio 1:10
--------------------------------------------------------------------------------------------------------------------------------------



Code WG-02
Spesifikasi Worm Gear (Wg):
Diameter : 3.7 cm
Panjang : 4.2 cm
Diameter Lubang Tengah : 12mm

Spesifikasi Spur Gear (Sg):
Diameter : 4.35 cm
Diameter Lubang Tengah : 10mm (1 cm)
Jumlah Gigi : 20

Tebal : 1.4cm

Gear ratio 1:5
----------------------------------------------------
Code WG-03
Worm Gear with ratio 1 : 86
(klik disini)

----------------------------------------------------
Code WG-04
WG-04 Worm Gear with ratio 1 : 50
 (klik disini)
--------------------------------------------------------------------------------------------------------------------------------------
 Crossed Helical Gears


Code CHG-01
Spesifikasi (Hg1):
Diameter : 3.3 cm
Panjang total: 3.1 cm
Tebal gear : 1.2 cm
Diameter Lubang Tengah : 8mm

Spesifikasi (Hg2):
Diameter : 2.3 cm
Panjang total: 2.8 cm
Tebal gear : 2 cm
Diameter Lubang Tengah : 10mm

------------------------------------------------------------------------------------------------------------------------------------


Code CHG-02
Spesifikasi (Hg1):
Diameter : 3.65 cm
Panjang total: 3.2 cm
Tebal gear : 1.2 cm
Diameter Lubang Tengah : 8mm

Spesifikasi (Hg2):
Diameter : 2.35 cm
Panjang total: 2 cm
Tebal gear : 1.2 cm
Diameter Lubang Tengah : 10mm

Spur Gear Plastic




Spesifikasi SG-02:
Diameter : 2.2 cm
Jumlah Gigi : 20
Tebal : 1 cm
Diameter Lubang Tengah : 8mm


Spesifikasi SG-07:
Diameter : 20 cm
Jumlah Gigi : 20
Tebal : 0.9 cm
Diameter Lubang Tengah : 6.5 mm


Spesifikasi SG-03:
Diameter : 2 cm
Jumlah Gigi : 18
Tebal : 8 mm
Diameter Lubang Tengah : 6mm


Spesifikasi SG-08:
Diameter gear kecil : 1.5 cm
Jumlah Gigi : 13
Tebal : 7 mm


Diameter gear besar : 2.5 cm
Jumlah Gigi : 23
Tebal : 3 mm

Diameter Lubang Tengah : 5mm

Spesifikasi SG-04:
Diameter : 1.5 cm
Jumlah Gigi : 14
Tebal : 6 mm
Diameter Lubang Tengah : 5mm


Spesifikasi SG-09:
Diameter : 1.8 cm
Jumlah Gigi : 16
Tebal : 8 mm
Diameter Lubang Tengah : 6mm




Spesifikasi SG-1:
Diameter : 7.8 cm
Jumlah Gigi : 76
Tebal : 1.5 cm
Diameter Lubang Tengah : 8mm



Spesifikasi SG-5:
Diameter : 9 cm
Jumlah Gigi : 90
Tebal : 7 mm
Diameter Lubang Tengah : 10mm (bentuk oval)


Spesifikasi SG-6:
Diameter : 4.6 cm
Jumlah Gigi : 45
Tebal : 7 mm
Diameter Lubang Tengah : 10mm



Spesifikasi SG-07:
Bahan : Metal
Diameter : 2.2 cm
Jumlah Gigi : 20
Tebal : 9 mm
Diameter Lubang Tengah : 5 mm









Spesifikasi SGK-1:
Diameter : 3.2 cm
Jumlah Gigi : 20
Tebal : 7 mm
Diameter Lubang Tengah : 8 mm


Spesifikasi SGK-2:
Diameter : 2.6 cm
Jumlah Gigi : 16
Tebal : 7 mm
Diameter Lubang Tengah : 8mm


Spesifikasi SGK-3:
Diameter : 1.9 cm
Jumlah Gigi : 11
Tebal : 7 mm
Diameter Lubang Tengah : 8 mm



Note :
Type SG dan SGK tidak cocok gearnya
